DSXB 系列变频串联谐振耐压装置
  • DSXB 系列变频串联谐振耐压装置

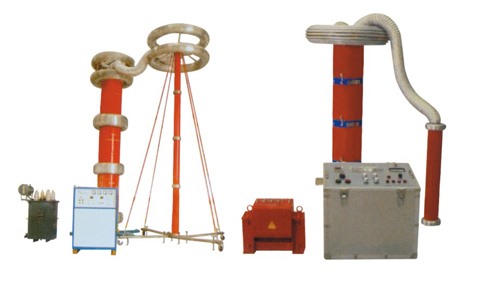

DSXB 系列变频串联谐振耐压装置

所属类别:串联谐振

产品规格:
DSXB-216kVA/108kV

  • 主要功能及其技术特点:

    1、装置具有过压、过流、零位启动、系统失谐(闪络)等保护功能,过压过流保护值可以根据用户需要整定,试品闪落时闪落保护动作并能记下闪络电压值,以供试验分析。

    2、整个装置单件重量很轻,最大不超过40kg,便于现场使用。

    3、装置具有三种工作模式,方便用户根据现场情况灵活选择,提高试验速度。

    工作模式为:全自动模式、手动模式、自动调谐手动升压模式、

    4、能存储,存入的数据编号是数字,方便的帮助用户识别和查找。

    5、装置自动扫频时频率起点可以在规定范围内任意设定,扫频方向可以向上、向下选择,同时液晶大屏幕显示扫描曲线,方便使用者直观了解是否找到谐振点。

    6、采用了DSP平台技术,可以方便的根据用户需要增减功能和升级,也使得人机交换界面更为人性化。


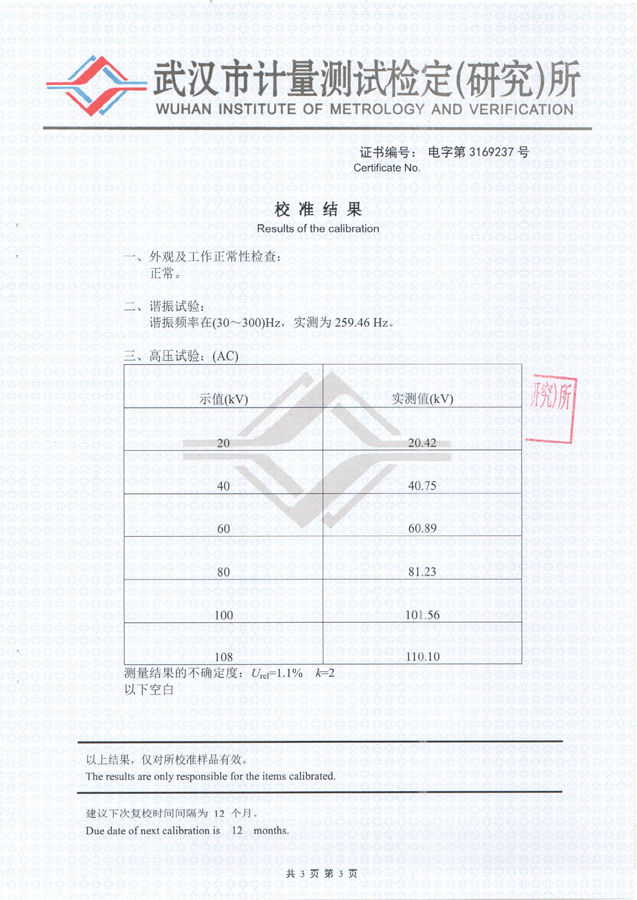

  • DSXB-216kVA/108kV变频谐振试验装置主要技术参数

    (一)DSXB -指生产厂家代码

    216指设备能输出的最大额定容量,单位为kVA/108指设备能输出的电压等级,单位为kV;

    (二)DSXB-216kVA/108kV变频谐振试验装置技术指标

    1.额定电压:

    27kV---满足10kV电缆的交流耐压试验;

    54kV---满足10kV变压器,开关柜,35kV电缆交流耐压试验;

    108kV---满足35kV变压器,开关柜交流耐压试验;

    2.输出电压波形畸变率:<1.0%

    3.允许连续工作时间:额定条件下一次性工作30分钟

    4.装置自身品质因数:Q>50

    5.火力发电机试验时满负荷下品质因数:Q>10(与负载相关)

    6.电缆试验时满负荷下品质因数:Q>30(与负载相关)

    7.主变压器试验满负荷时品质因数:Q>30(与负载相关)

    8. GIS,开关等试验满负荷时品质因数:Q>50(与负载相关)

    9.输入电源:单相380V

    10.频率调节范围:20Hz~300Hz

    11.系统测量精度:1.5%

    12.装置具有过压、过流、零位启动等保护功能

    设备主要配置及技术参数说明:

    1.变频电源控制箱1台:

    额定功率:12kVA;

    输入电压:单相 220V或380V±10%  45~65Hz

    输出电压:0~400V可调

    输出电压频率:30~300Hz

    0.1Hz步进可调

    频率不稳定度≤0.02%

    输出电流:0~30A

    2. 高压谐振电抗器(共6台):27kV/1.33A

    额定工作电压:27kV

    额定工作电流:1.33A

    额定电感量:  75H

    连续工作时间:60min

    温    升:小于60度

    工作频率:30~300Hz

    3. 激励变一台:

    额定容量:12kVA

    输入电压:400V

    输出电压:1.2kV/3kV/5kV,1.2kV用于10kV电缆耐压试验;3kV用于10kV变压器,开关柜,35kV电缆耐压试验; 5kV用于35kV变压器,开关柜耐压试验。

    4. 电容分压器一台110kV纯电容式:

    自身电容量:1000pF

    工作频率:30~300Hz

    不确定度:1.5%

    额定电压:100kV/1000pF

    5.测试线及附件壹套:

    1) 内部连接线 1

    2) 使用说明书       1份

    3) 试验报告         1份
