DSZGF 直流高压发生器
  • DSZGF 直流高压发生器

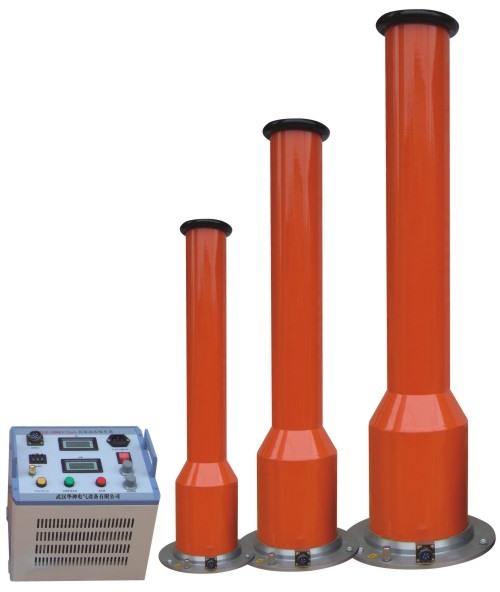

DSZGF 直流高压发生器

所属类别:高压试验设备

产品规格:
直流高压发生器

  • 一、产品简介

    DSZGF系列高频直流高压发生器是根据中国行业标准ZBF 24003-90《便携式直流高压发生器通用技术条件》的要求,最新研究、设计、制造的,是新时代的科技产品——便携式直流高压发生器,是适用于电力部门、厂矿企业动力部门、科研单位、铁路、化工、发电厂等对氧化锌避雷器、磁吹避雷器、电力电缆、发电机、变压器、开关等设备进行直流高压试验,是新世纪最理想的换代产品。

    DSZGF系列高频直流高压发生器采用高频倍压电路,率先应用最新的PWM高频脉宽调制技术,闭环调整,采用了电压大反馈,使电压稳定度大幅度提高。使用性能卓越的大功率IGBT器件及其驱动技术,并根据电磁兼容性理论,采用特殊屏蔽、隔离和接地等措施。使直流高压发生器实现了高品质、便携式,并能承受额定电压放电而不损坏。

    DSZGF系列高频直流高压发生器仪器主要部件选用美国、德国、日本等国先进技术的元器件,使仪器更可靠、更稳定,倍压筒体用德国技术研制生产,高频变压器经有关专家特殊设计、体积小,容量大,过载能力强,便于现场作业试验。展望未来,企业将继续积极开拓市场。以质量和信誉为生命,不断提高科技水平,研制出尖端的优质产品,以满足用户的需要,努力开拓,再铸新世纪的辉煌。

    二、产品特点

    1、体积更小、重量更轻、更美观、更可靠、操作简便、功能齐全,便于野外使用,是新世纪最理想的可靠产品。

    2、采用最先进技术、工艺制造,率先应用最新的PWM高频脉宽调制技术、脉冲串逻辑阵列调制,采用大功率IGBT器件,利用高频技术提高频率,频率高达100kHz,从而使输出高压稳定度更高,波纹系数更小。

    3、按免维修设计,主要部件均选用美、德、日等国进口先进技术的元器件,经久耐用,不怕连续对地直接短路放电。

    4、精度高、测量准确。电压、电流表均为数字显示,电压分辨率为0.1kV,电流分辨率为0.1uA,控制箱上电压表直接显示加在负载试品上的电压值,使用时无需外加分压器,接线简单。仪器具有高、低压端测量泄漏电流,高压端采用圆形屏蔽数字表显示,不怕放电冲击,抗干扰性能好,适合现场使用。

    5、电压调节稳定度高,全量程平滑调压,输出电压调节采用进口单个多圈电位器,升压过程平稳,调节精度高,并设计有粗调和细调功能。电压调节精度优于0.1%,电压、电流测量误差小于1.0%,脉动因数优于0.5%。

    6、负极性输出、零启动、连续可调、有过电压、过电流、回零、接地保护、特有断线保护等各种保护功能。自动保护电路功能强,保护完善可靠,使操作安全,各种技术指标均优于行业标准及优于同类产品。

    7、增设了高精度75%VDC-1mA的功能,做氧化锌避雷器测量带来极大的方便。轻轻一按无须计算。本仪器控制箱上有75%的电压功能键,在做避雷器试验时,当电流升到1000uA时、就打开0.75的按钮,这时电压表、电流表所显示的值就是75%的数据,做完后应立即将升压的旋钮回到零位上,同时将细调电压旋钮回到零位上,并应立即按绿色按钮,切断高压并关闭电源开关。再做其它的试验。

    8、方便的过电压整定设置功能,采用了数字拨盘开关,能将整定电压值直观显示,使你操作更随意,显

    示数值单位为kV。

    9、倍压筒可分节结构,现场使用,灵活方便,一机多用,经济实惠。

    10、底部设有三只内藏式支撑脚,增加了倍压筒的稳定性。

  • DSZGF系列产品规格及主要技术性能

    技术参数

    60/2

    60/3

    60/5

    120/3

    200/2

    200/5

    300/5

    100/200

    3/2

    400/5

    输出电压(kV)

    60

    60

    60

    120

    200

    200

    300

    100/200

    400

    600800kV等合同

    定做。

    输出电流(mA)

    2

    3

    5

    3

    2

    5

    5

    3/2

    5

    输出功率(W)

    120

    200

    300

    360

    400

    1000

    1500

    400

    2000

    充电电流(mA)

    3.0

    4.5

    7.5

    4.5

    3.0

    7.5

    7.5

    4.5/3.0

    7.5

    机箱重量(kg)

    4.3

    4.5

    4.5

    4.6

    4.3

    4.8

    5.5

    4.5

    8.5

    倍压筒尺寸(mm)

    Φ80

    ×500

    Φ80

    ×620

    Φ80

    ×750

    Φ80

    ×770

    Φ110

    ×950

    Φ110

    ×950

    Φ160

    ×1250

    Φ110

    ×1050

    Φ160

    ×1950

    倍压重量(kg)

    6.3

    6.5

    7.5

    7.2

    7.2

    7.5

    7.6

    7.5

    15.6

    高压极性

    负电压极性,零电压启动,连续可调。

    工作电源

    AC 220V±10%;50Hz

    电压测量误差

    1.0%(满度)±1个字,最高分辨率0.1%kV

    电流测量误差

    1.0%(满度)±1个字,最高分辨率0.1%uA

    过压整定误差

    ≤1.0%

    0.75切换误差

    ≤0.5%

    波纹系数

    ≤1.0%

    电压稳定度

    随机波动,电源电压变化±10%≤0.5%

    工作方式

    间断使用;额定负载30分钟;1.1倍额定电压使用:10分钟

    环境温度

    -1550

    相对湿度

    当温度为25时,不大于90%(无凝露)

    海拔高度

    2500以下
