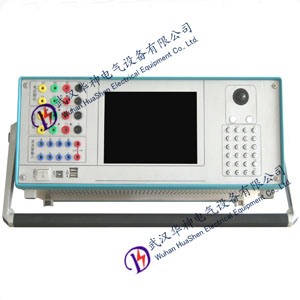

DS-630A 六相微机继电保护测试仪
  • DS-630A 六相微机继电保护测试仪

DS-630A 六相微机继电保护测试仪

所属类别:继保与二次回路测试设备

产品规格:
微机继电保护测试仪

  • 主要特点

    u       电压电流输出灵活组合  输出达6相电压6相电流,可任意组合实现常规4相电压3相电流型、6相电压型、6相电流型,以及12相型输出模式,既可兼容传统的各种试验方式,也可方便地进行三相变压器差动试验和厂用电快切和备自投试验。

    u       操作方式 装置直接外接笔记本电脑或台式机进行操作,方便快捷,性能稳定。

    u       新型高保真线性功放 输出端一直坚持采用高保真、高可靠性模块式线性功放,而非开关型功放,性能卓越。不会对试验现场产生高、中频干扰,而且保证了从大电流到微小电流全程都波形平滑精度优良。

    u       高性能主机 输出部分采用DSP控制,运算速度快,实时数字信号处理能力强,传输频带宽,控制高分辨率D/A转换。输出波形精度高,失真小线性好。采用了大量先进技术和精密元器件材料,并进行了专业化的结构设计,因而装置体积小、重量轻、功能全、携带方便,开机即可工作,流动试验非常方便。

    u       软件功能强大 可完成各种自动化程度高的大型复杂校验工作,能方便地测试及扫描各种保护定值,进行故障回放,实时存储测试数据,显示矢量图,联机打印报告等。6相电流可方便进行三相差动保护测试。

    u       具有独立专用直流电源输出  设有一路110V 及 220V专用可调直流电源输出。

    u       接口完整 装置带有USB通讯口,可与计算机及其它外部设备通信。

    u       完善的自我保护功能 散热结构设计合理,硬件保护措施可靠完善,具有电源软启动功能,软件对故障进行自诊断以及输出闭锁等功能。

  • 额定参数

    参数

    DS-630A

    电流通道数

    标准6

    电压通道数

    标准6

    交流电流输出范围

    30A /相或180A六并

    直流电流输出范围

    10ADC /

    交流电压输出范围

    120VAC /

    直流电压输出范围

    160VDC /

    ¿额定参数

    — 交流电流输出

    6相电流输出时每相输出(有效值) 030A 输出精度 0.2

    3相电流输出时每相输出(有效值) 060A

    6相并联电流输出(有效值) 0180A

    相电流长时间允许工作值(有效值) 10A

    相电流最大输出功率 300VA

    6相并联电流最大输出时最大输出功率 1000VA

    6相并联电流最大输出时允许工作时间 10s

    频率范围(基波) 01000Hz

    谐波次数 120

    — 直流电流输出

    电流输出 0±10A / 每相 输出精度 0.5

    最大输出负载电压 20V

    — 交流电压输出

    相电压输出(有效值) 0120V 输出精度 0.2

    线电压输出(有效值) 0240V

    相电压 / 线电压输出功 80VA / 100VA

    频率范围(基波) 01000Hz

    谐波次数 120

    — 直流电压输出

    相电压输出幅值 0±160V 输出精度 0.5

    线电压输出幅值 0±320V

    相电压/ 线电压输出功率 70VA / 140VA

    — 开关量

    8路开关量输入

    空接点 120mA24V

    电位接点接入 0”:0 +6V 1”:+11 V +250 V

    4对开关量输出 DC220 V0.2 AAC220 V0.5 A

    — 时间测量范围

    0.1ms 9999s ,    测量精度 0.1mS
