断路器(开关)测试仪器

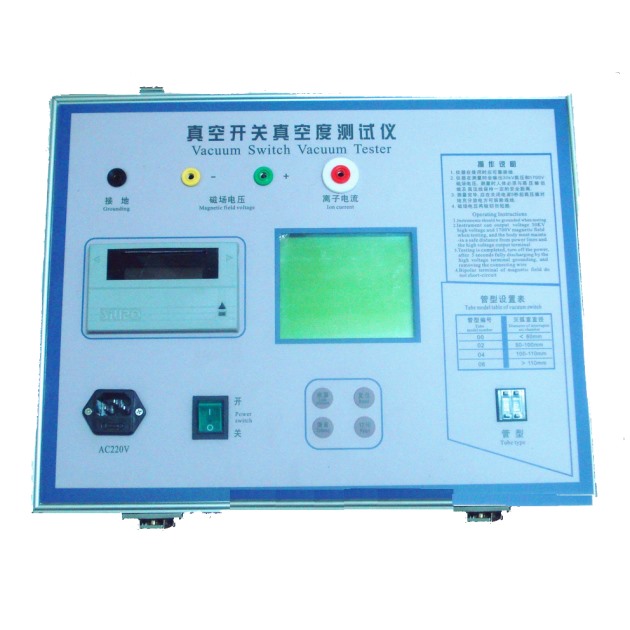

DS-208V 真空开关真空度测试仪
  • DS-208V 真空开关真空度测试仪

DS-208V 真空开关真空度测试仪

所属类别:断路器(开关)测试仪器

产品规格:
真空度测试仪

  • 概述:

    由“全国高压开关设备标准化技术委员会”制定的JB873819983.640.5KV交流高压开关用真空灭弧室》中规定“内部气体压力测量及允许储存期检查”是生产和使用高压开关设备真空灭弧室的单位的试验必做项目,并规定灭弧室的允许储存期为20年。真空灭弧室内部气体压力应低于6.6×10-2Pa

    真空灭弧室允许储存期的检查方法:用脉冲磁真空度测试仪测量真空灭弧的内部气体压力,记下测量值P1(Pa)。静置一段时间t(d)后,再用该仪器测量其内部气体压力,记下测量值P2Pa)。静置时间t不小于7d

    由下公式计算允许储存期T(年)T=6.6×10-2×   t  (年)

                                  P2-P1            365

    真空断路器是判断真空管真空度劣化与否的常用方法是工频耐压法,这种方法只是能判断真空度严重劣化的灭弧室。而当真空度劣化到10-2----10-1 Pa时,虽然击穿电压没有降低,但灭弧室已不合格。本公司真空开关真空度测试仪采用新型励磁线圈,运用磁控放电法测试灭弧室的真空度,不必拆卸灭弧室。同时采用微机进行同步控制与数据采集处理,使灭弧室真空度的现场测试灵敏度达到了10-5Pa。本仪器最突出的特点是采用新型励磁线圈及数据处理方法,实现了真空度的不拆卸测量。本仪器具有使用方便、操作简便、不拆卸测量和测试精度高等优点,是一种实用的检测仪器,广泛适用于电力、钢铁、石化、纺织、煤炭、铁路等使用真空开关的部门。

  • 技术指标

    1、检测对象:各种型号真空开关管。

    2、检测方法:采用新型励磁线圈进行真空管的不拆卸测量。

    3、适用范围:本仪器为一机多用型,可测多种型号真空开磁。

    4、检测范围:        10-510-1 Pa

    5、测量精度:        10-510-4 Pa   15%

                                         10-410-3 Pa   15%

                                         10-310-2 Pa   10%

                                         10-210-1 Pa   10%

    6、磁场电压:        1700V

    7、脉冲电场高压:30KV

    8、测试真空度时开关管开距:正常使用开距。

    9、使用环境: -20~40

    10、主机重量:12kg

    11、外形尺寸:420×320×280(mm)

    三﹑产品成套:

    1、磁控线圈          1                    5、使用说明书、合格证   1

    2、专用测试线        5                    6、弹性捆绑带           1

    3、线圈吊带          1                    7、色带                 1

    4、电源线            1                    8、打印纸               2
