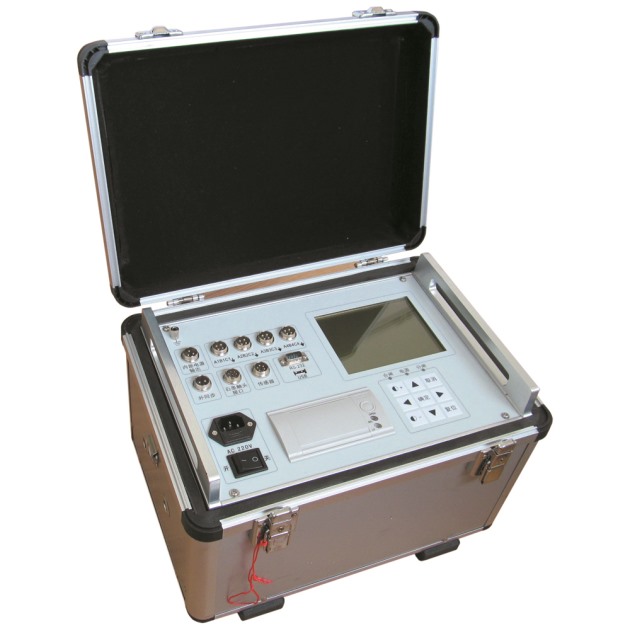

DSGK系列高压开关动特性测试仪
  • DSGK系列高压开关动特性测试仪

DSGK系列高压开关动特性测试仪

所属类别:断路器(开关)测试仪器

产品规格:
高压开关动特性测试仪

  • 一、       性能特点

    1、           性  能

    l        时    间:12个断口的固有分、合闸时间,同相同期、相间同期。

    l        重 合 闸:每断口的合-分,分-合,分-合-分过程时间:一分时间、一合时间、二合时间、金短时间、无电流时间值。

    l        弹    跳:每断口的合闸弹跳时间,弹跳次数,弹跳过程,弹跳波形;每断口的分闸反弹幅值。

    l        速    度:刚分、刚合速度,最大速度,时间-行程特性曲线。

    l        行    程:总行程,开距,超行程,过冲行程,反弹幅值。

    l        电    流:分、合闸线圈的分、合闸电流值、电流波形图。

    l        动作电压:机内提供DC30~250V/20A数字可调断路器动作电源,自动完成断路器的低电压动作试验,测量断路器的动作电压值。

    2、            特  点

    u      适用于国内外生产的所有型号的SF6开关、GIS组合电器、真空开关、油开关的机械特性试验。

    u      超强的抗干扰能力,在500KV变电站旁路母线带电的情况下,也能轻松试验,精确测量。

    u      通用式测速传感器,直线直线传感器,旋转传感器,安装极为方便、简捷。

    u      开关动作一次,得到开关机械特性试验所有数据及相应的波形图谱。

    u             主机可存储现场试验数据,机内实时时钟,便于存档保存试验日期、时间。

    u      主机大屏幕、宽温度、直透视、背景光液晶、全中文显示所有数据及图谱,液晶对比度电子调节、断电记忆。

    u      中文菜单操作,使用方便。仪器内置打印机,随时快速打印所有数据及图谱。

  • 一、        产品技术参数

    1.1、     使用环境

    输入电源  220V±10%  50Hz±10%         大气压力  86~106kpa

    温    度  -10~40℃                   湿    度  ≦80%RH

    1.2、     安全性能

    绝缘电阻  >2MΩ

    介电强度  电源对机壳工频1.5KV耐压1分钟,无闪络与飞弧。

    1.3、     基本参数

    u    时    间: 量程  4000.0ms           分辩率0.1ms

    误差  ①100ms以内        0.1ms±1个字

    ②100ms以上        0.1%±1个字

    ③同期

    u      速   度: 量程 20.00m/s           分辩率0.01m/s

    误差 ①0-2m/s以内       ±0.1m/s±1个字

    ②100ms以上        ±0.2m/s±1个字

    分辩率

    真空断路器

    50.0mm

    0.1mm

    1%±1个字

    SF6断路器

    300.0mm

    1mm

    少油断路器

    600.0mm

    u      行    程:




    u      电    流: 量程 20.00A               分辩率0.01A

    u      输出电源: DC30~250V数字可调/20A(瞬时工作)

    u      外形尺寸: 360mm(L)×280mm(W)×300mm(H)

    u      重  量: 9kg
