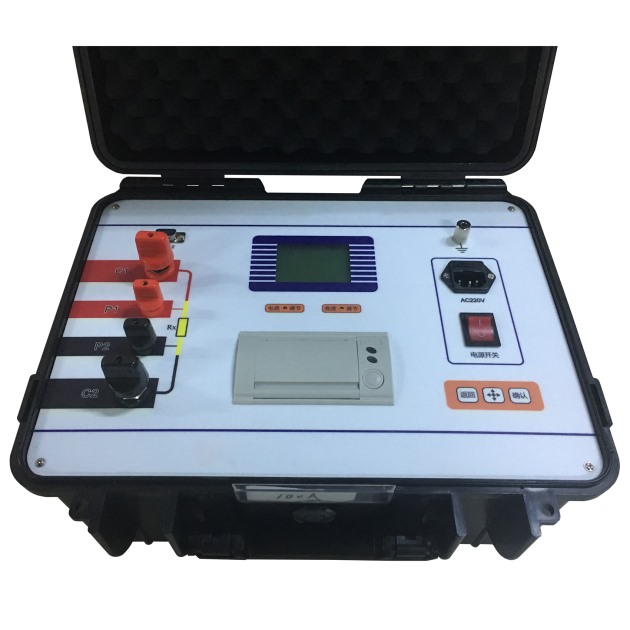

DSHLY系列回路电阻测试仪

所属类别：断路器（开关）测试仪器

产品规格：
100A，200A，300A，400A，600A回路电阻测试仪

仪器简介

使用直流电桥测试接触电阻时电流仅毫安难以发现回路导体截面积减少的缺陷，在测量高压开关导电回路接触电阻时，由于受触头之间油膜和氧化层的影响，测量值偏大若干倍，无法真实的反映接触电阻值。GB1984和IEC62271中对高压断路器的回路接触电阻测试进行了明确的要求，规定在测试断路器的回路电阻时，测试电流不小于200A，测试越接近断路器的额定运行电流，则断路器的测试结果越可靠。

回路电阻测试仪采用新型数字开关电源技术，可以直接产生100A/200A（对于200A型的测试仪）的直流电流输出至断路器被测回路。基于4线法快速测量回路的接触电阻，测试结果直接显示在仪器的LCD屏上，所有的测试结果都可以通过仪器内置的微型打印机打印。测试结果还可以保存在仪器存储器上，仪器最大的存储空间达100组。所存储的测试结果还可以通过RS232接口上传至PC机保存。
技术指标

1 测量范围：1—1999.9μΩ 分辩率：0.1μΩ

2 测量电流：直流≥100A/200A（对于100A型的测试仪）

3 测量精度：0.5%RGD+0.05%FS

4 显示方式：LCD中文显示

5 可储存100组数据

6 工作方式：连续

7 支持RS232数据上传

8 电源：AC220V±10% 50Hz

9 体积：（长×宽×高mm）340×280×210

10 环境温度：-10℃~+40℃ 相对湿度<80%

11 重量：<10公斤

12 当超过量程时，仪器显示整数位为“0”如 0000.XμΩ
