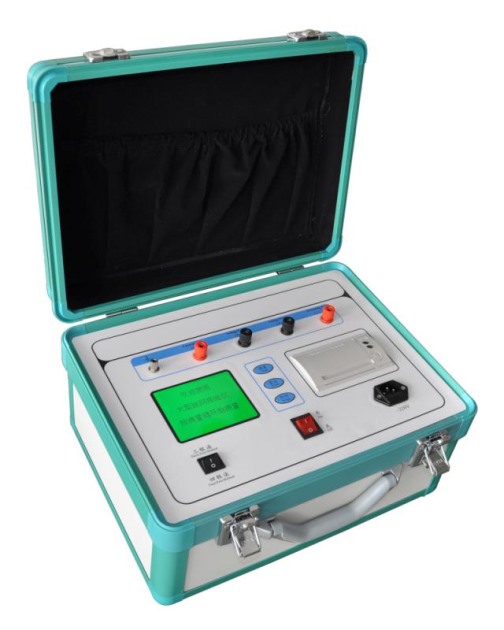

DWR-V 大地网接地电阻测试仪

所属类别：接地/绝缘系列

产品规格：

一、仪器概述

目前在电力系统中，大型地网的接地电阻的测试目前主要采用工频大电流三极法测量。为了防止电网运行时产生的工频干扰，提高测量结果的准确性，绝缘预防性试验规程规定：工频大电流法的试验电流不得小于30安培。由此，就出现了试验设备笨重，试验过程复杂，试验人员工作强度大，试验时间长等诸多问题。

DWR-V型大型地网接地电阻测试仪，可测变电站地网（4Ω）、水火电厂、微波站（10Ω）、避雷针（10Ω）多用机型，采用了新型异频交流恒流恒压电源，并采用了微机处理控制和信号处理等措施，很好的解决了测试过程中的抗干扰问题，简化了试验操作过程，提高了测试结果的精度和准确性，大大降低了试验人员的劳动强度和试验成本。

二、技术指标

1、仪器测量范围：0～40Ω           2、测量精度：    ＜3%

3、测量输出电流：AC≤5A           4、回路电阻：   0～2000Ω

5、测量线要求： ≥Φ1.5mm² 6、供电电源：    AC220V/50HZ

7、仪器重量：   6kg

三、性能特点

1、自动识别频率（本仪器采用纯异频法，采集现场的频率通过软硬件滤波技术处理运算，测试数据稳定可靠。不需停电检测。）

2、自动升流升压（采用交流恒流恒压纯异频电源，恒流恒压交流输出）

3、带负载能力强：最大负载2000Ω，特别适应山区岩石结构土层。

4、放线简单：无需设点相位角度。

5、操作简单：无需任何设定，全中文菜单式操作，直接显示出测量结果。

6、精度高。专用来测量接地阻抗很小的大型地网。

7、本仪器体积小、重量轻，方便携带。

8、测试数据稳定可靠。不需停电检测。
