ETCR2000+ 智能型多功能接地电阻测试仪
  • ETCR2000+ 智能型多功能接地电阻测试仪

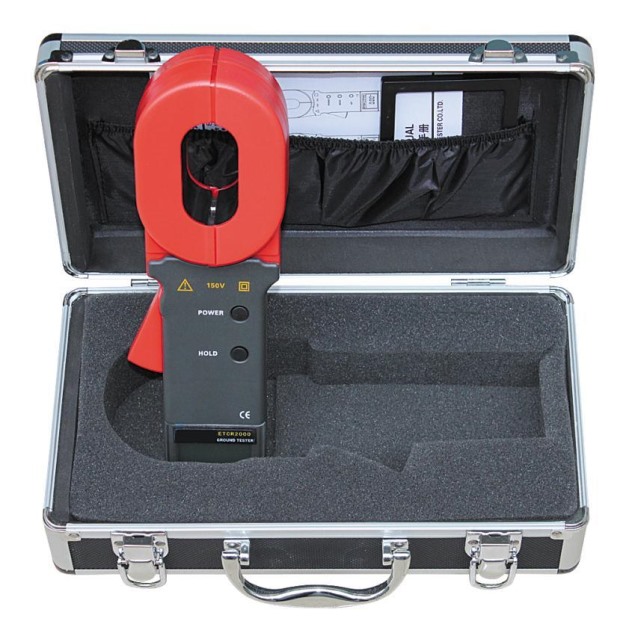

ETCR2000+ 智能型多功能接地电阻测试仪

所属类别:接地/绝缘系列

产品规格:

  • 一.安全规则及注意事项

    感谢您购买了本公司钳形接地电阻测试仪,在你初次使用该仪器前,为避免发生可能的触电或人身伤害,请一定:详细阅读并严格遵守本手册所列出的安全规则及注意事项。

     任何情况下,使用本仪表应特别注意安全。



    ²       本仪表根据IEC61010安全规格进行设计、生产、检验。

    ²       任何情况下,使用本仪表应特别注意安全。

    ²       测量时,移动电话等高频信号发生器请勿在仪表旁使用,以免引起误差。

    ²       注意本仪表机身的标贴文字及符号。

    ²       使用前应确认仪表及附件完好,才能使用。

    ²       开机前,扣压扳机一两次,确保钳口闭合良好。

    ²       请勿在易燃性场所测量,火花可能引起爆炸。

    ²       开机时,不要扣压扳机,不能钳任何导线。

    ²       正常开机,显示“OL Ω”符号后,才能钳测被测对象。

    ²       请勿于高温潮湿,有结露的场所及日光直射下长时间放置和存放仪表。

    ²       给仪表更换电池时,请确认仪表处于关机状态。

    ²      仪表显示电池电压低符号“     ”,应及时更换电池,否则会引地误差。

    ²       钳口接触平面必须保持清洁,不能用腐蚀剂和粗糙物擦拭。

    ²       打开扳机时,避免本钳表受冲击,尤其是钳口接合面。

    ²       本钳表在测量电阻时钳头会发出轻微响声,这是正常的,

     注意区别报警的“嘟------”声。

    ²       注意本仪表所规定的测量范围及使用环境。

    ²       测量导线电流不要超过本钳表的上量限。

    ²       使用、拆卸、校准、维修本仪表,必须由有授权资格的人员操作。

    ²       由于本仪表原因,继续使用会带来危险时,应立即停止使用,并马上封

      存,由有授权资格的机构处理。

    ²      仪表及手册中的“   ”安全警告标志,使用者必须严格依照本手册内

    容进行安全操作。



    二.   简介

    钳形接地电阻测试仪又名回路电阻测试仪,用于接地电阻的测试。本仪表使用全新黑色豪华屏设计、电阻电流同屏显示、同时还具有数据存储、数据查阅、报警、自动关机等功能。整机美观高档,量程宽广,分辨率高,操作便捷,携带方便,准确、可靠、性能稳定,抗干扰能力强。而且具有防震、防尘、防潮结构,是电信、电力、气象、机房、油田、机电安装和维修以及利用电力作为工业动力或能源的工业企业部门常用而必不可少的仪表。它适用于测量各种电信、电力、气象、机房、油田、电力配电线路、铁塔输电线路、加油站、工厂接地网、避雷针等接地电阻。

    钳形接地电阻测试仪由微处理器控制,可准确检测接地电阻。其使用了快速滤波技术可将干扰减至最小。同时数据存储和数据上传等功能。

  • 二.   型号区别



    型号

    电阻量程

    电流量程

    2000+

    0-1000Ω



    2000C+

    0-1200Ω

    0-20A



    三.   量程及精度

    测量模式

    测量范围

    分辨率

    准确度

    电阻

    0.010Ω-0.099Ω

    0.001Ω

    ±(1%0.01Ω)

    0.10Ω-0.99Ω

    0.01Ω

    ±(1%0.01Ω)

    1.0Ω-49.9Ω

    0.1Ω

    ±(1%0.1Ω)

    50.0Ω-99.5Ω

    0.5Ω

    ±(1.5%0.5Ω)

    100Ω-199Ω

    1Ω

    ±(2%1Ω)

    200Ω-395Ω

    5Ω

    ±(5%5Ω)

    400-590Ω

    10Ω

    ±(10%10Ω)

    600Ω-880Ω

    20Ω

    ±(20%20Ω)

    900Ω-1200Ω

    30Ω

    ±(25%30Ω)

    电流

    0.00mA -9.95mA

    0.01mA

    ±(2.5%1mA

    10.0mA -99.0mA

    0.1mA

    ±(2.5%5mA

    100mA -300mA

    1mA

    ±(2.5%10mA

    0.30A-2.99A

    0.01A

    ±(2.5%0.1A

    3.0A-9.9A

    0.1A

    ±(2.5%0.3A

    10.0A-20.0A

    0.1 A

    ±(2.5%0.5A

















    四.   技术规格



    接地电阻测试、回路电阻测试、漏电流测试

    环境温度湿度

    23±575%rh以下



    DC 6V 45号碱性干电池)



    2000电阻:0.01-1000Ω 2000C+电阻:0.01-1200Ω

    2000C+电流:0.00mA-20.0A

    测量方式

    互感方式

    电阻分辨率

    0.001Ω

    电流分辨率

    0.01mA(2000C+)

    钳口尺寸

    55mm×32mm

    Ω + A同步显示

    Ω + A同屏显示(2000C+)

    接地电压测量功能

    显示模式

    4LCD显示,黑屏设计

    LCD尺寸

    46mm×29mm

    仪表尺寸

    长宽高:285mm×85mm×58mm

    测量时间

    2/

    数据存储

    300组,“MEM”存储指示,显示“FULL”符号表示存储已满

    数据查阅

    查阅数据时“MR”符号指示

    溢出显示

    超量程溢出时“OL”符号指示

    干扰测试

    自动识别干扰信号,干扰电流大时“NOISE”符号指示

    报警功能

    测量值超过报警设定值时发出报警提示

    电池电压

    电池电量实时显示,电池电压低时提醒及时充电

    自动关机

    开机5分钟后自动关机



    50mA Max



    仪表:1180g (含电池)

    工作温湿度

    -104080%rh以下

    存放温湿度

    -206070%rh以下

    绝缘电阻

    20MΩ以上(电路与外壳之间500V)



    AC 3700V/rms(电路与外壳之间)

    外部磁场

    40A/m

    外部电场

    1V/m

    适合安规

    IEC61010-1(CAT 300VCAT IV 150V、污染度2)

    IEC61010-031

    IEC61557-1(接地电阻)
