DSRL-II 变压器容量特性测试仪
  • DSRL-II 变压器容量特性测试仪

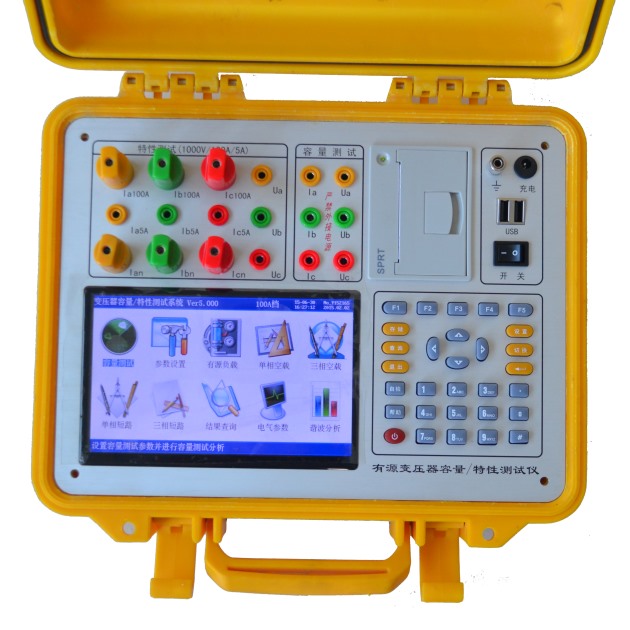

DSRL-II 变压器容量特性测试仪

所属类别:变压器测试仪器

产品规格:
变压器容量特性测试仪

  • 功能特点



    1、可精确测量各种配电变压器的容量,无源测量,方便、准确。

    2、内部自带电源、自动产生三相大功率测试电源。

    3、可测量各种类型的变压器的空载电流、空载损耗、短路电压、短路损耗。

    4、通过空载试验可准确判定被测变压器的型号,包括:S7、S9、S11、S13、S15、干变SCB9、SCB10、SCB11等各种类型的变压器。

    5、可自动进行波形畸变校正,温度校正(提供简单的温度校正和附加损耗分别校正两种方式),电压校正(非额定电压下的空载试验),电流校正(非额定电流条件下的短路试验),非常适合没有做稍大容量变压器短路试验条件的单位。

    6、可测量电压和电流的谐波含量和总谐波失真度。

    7、可进行简单的矢量分析,绘制矢量图。

    8、显示各电参量的波形图,做为示波器使用。

    9、电压回路宽量限:电压最大可测量到750V,不用切换档位即可保证精度。不会因电压档位选错而对仪器本身有所损坏。

    10、电流量程分高低档,最大可保证100A测量范围,最小可保证毫安级的幅值准确测量,可满足PT的阻抗电压测量。

    11、容量测量范围:20kVA~100000kVA。

    12、电池剩余电量百分数指示功能,绝非简单的亏电报警。

    13、大屏幕、高亮度的彩色液晶显示,全汉字菜单及操作提示实现友好的人机对话,导电硅胶触摸按键使操作更简便,按键寿命更长。

    14、用户可随时将测试的数据通过微型打印机将结果打印出来。

    15、测试结果存储功能,可存储200组容量测试数据。

  • 技术指标



    1、              输入特性

    有源部分:

    电压测量范围:0~10V

    电流测量范围:0~10A

    无源部分:

    电压测量范围:0~750V 宽量限。

    电流测量范围:0~5A~100A内部双量程。

    2、              准确度

    电压:±0.1%

    电流:±0.1%

    功率:±0.1%(CosΦ>0.2),±0.2%(0.02<CosΦ<0.2)

    3、              工作温度:-10℃~ +40

    4、              充电电源:交流160V~260V

    5、              绝缘:⑴、电压、电流输入端对机壳的绝缘电阻≥100MΩ。

             ⑵、工作电源输入端对外壳之间承受工频2kV(有效值),历时1分钟实验。

    6、              主机体积:32cm×24cm×13cm

    7、              重量:3kg
