DSYJS 系列绝缘油介损及电阻率测试仪
  • DSYJS 系列绝缘油介损及电阻率测试仪

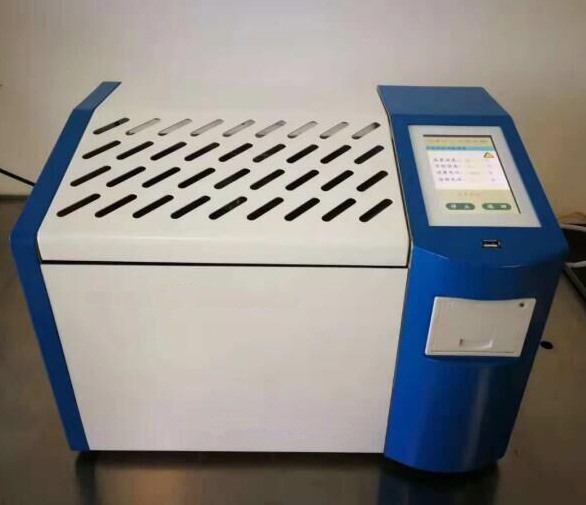

DSYJS 系列绝缘油介损及电阻率测试仪

所属类别:油化/SF6气体测试设备

产品规格:绝缘油介质损耗及电阻率测试仪

  • 一、 概述

    绝缘油介质损耗及电阻率测试仪 依据GB/T5654-2007《液体绝缘材料 相对电容率、介质损耗因数和直流电阻率的测量》设计制造。用于绝缘油等液体绝缘介质的介质损耗因数和直流电阻率的测量。一体化结构。内部集成了介损油杯、温控仪、温度传感器、介损测试电桥、交流试验电源、标准电容器、高阻计、直流高压源等主要部件。仪器内部采用全数字技术,全部智能自动化测量,配备了彩色大屏幕液晶显示器,全中文菜单,每一步骤都有中文提示,测试结果可以自动存储并打印输出,操作人员不需专业培训就能熟练使用。

    二、主要功能及特点

    1)油杯采用符合国标GB/T5654-2007的三电极式结构,极间间距2mm,可消除杂散电容及泻漏对介损测试结果的影响。

    2)仪器采用中频感应加热,PID控温算法。该加热方式具备油杯与加热体非接触、加热均匀、速度快、控制方便等优点,使温度严格控制在预设温度误差范围以内。

    3)内部标准电容器为SF6 充气三电极式电容,该电容的介损及电容量不受环境温度、湿度等影响,使仪器精度在长时间使用后仍然得到保证。

    4)交流试验电源采用AC-DC-AC 转换方式,有效避免市电电压及频率波动对介损测试准确性影响,即便是发电机发电,该仪器也能正确运行。

    5)完善的保护功能。当有过压、过流、高压短路时,仪器能迅速切断高压,并发出警告信息。当温度传感器失效或没有连接时,发出警告信息。

    在中频感应加热炉内设有限温继电器,当温度超过120度时,继电器释放,加热停止。

    6)试验参数设置方便。温度设置范围0125℃,交流电压设置范围

    500~2200V,直流电压设置范围0500V

    7)采用大屏幕LCD显示器,具有背光、显示清晰。人机界面友好,只需按照汉字菜单提示、输入命令,仪器即可自动进行测试。并自动存储和打印测试结果。

    8)自带实时时钟,测试日期、时间可随测试结果保存、显示、打印。

    9)空电极杯校准功能。测量空电极杯的电容量和介质损耗因数,以判断空电极杯的清洗和装配状况。校准数据自动保存,以利于相对电容率和直流电阻率的精确计算。

  • 主要技术指标

    电 源 电 压: AC 220V±10%

    电 源 频 率: 50Hz/60Hz ±1%

    测 量 范 围: 电容量 5pF200pF

    相对电容率 1.00030.000

    介质损耗因数 0.00001100

    直流电阻率 2.5 MΩm~20 TΩm

    测 量 精 度: 电容量 ±(1%读数+0.5pF)

    相对电容率 ±1%读数

    介质损耗因数 ±(1%读数+0.0001)

    直流电阻率 ±10%读数

    率: 电容量 0.01pF

    相对电容率 0.001

    介质损耗因数 0.00001

    温 范 围: 0125

    温度测量误差: ±0.5℃

    交流试验电压: 5002200V 连续可调,频率50Hz

    直流试验电压: 0500V 连续可调

    耗: 100W

    型 尺 寸: 500×360×420

    量: 22Kg

    使用条件

    环境温度: 0℃~40

    相对湿度: <75%
