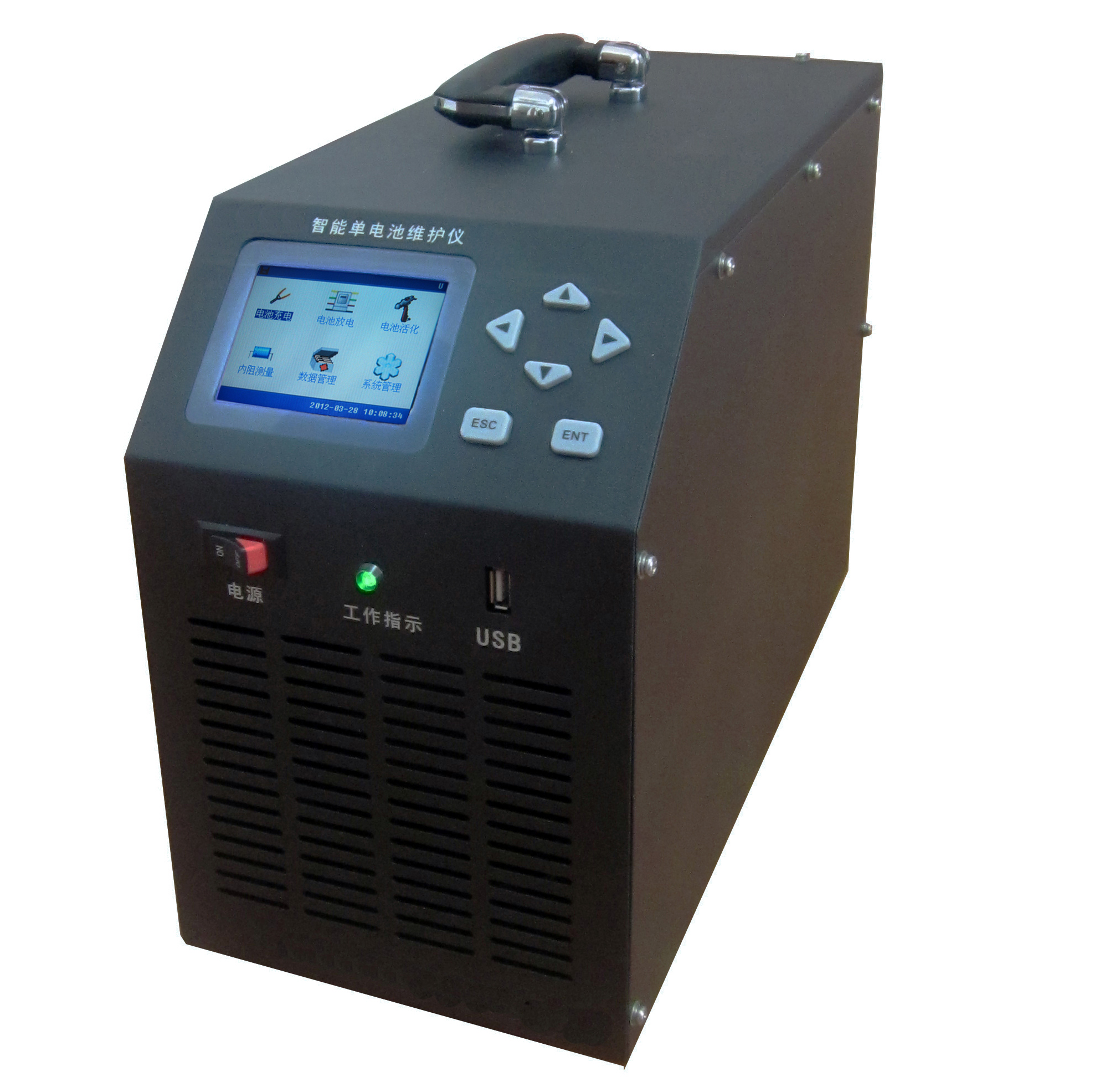

DS3932 蓄电池活化仪(触摸屏)

所属类别:直流系统与蓄电池测试仪器

产品规格:
蓄电池活化仪

蓄电池活化仪

  • 概述

    1.1用途

    该仪器是专用于日常维护中对落后蓄电池处理的便携式产品,它具有三种独立的使用方式:电池放电方式、电池充电方式和电池活化方式。可以针对落后电池不同的实际情况,对电池进行恒流充电或设置多个循环周期对最小容量的电池作循环多次充放电,以激化电池极板失效的活性物质使电池活化,提升落后电池的容量。同时配备PC机应用软件,把采集的数据上传至计算机,便于进行各种分析。

    1.2功能

    充放电、活化及曲线指示功能

    该仪器可记录充电、放电及活化过程中的蓄电池电压、电流变化趋势和相关数据,并有相应的曲线指示功能。其相关数据和趋势曲线在每次工作执行完后即可显示,内容包括:测试电池号码、电池内阻、执行总时间、停止测试原因、电压曲线、电流曲线等。(用英文缩写表示,见 五、缩写一览表)。

    数据查看(回放)

    在进行充(放)电或活化操作过程中,由于一些原因中断测试后,可选择是否查看数据。在数据查看时,按左右键切换以查看相关的数据和曲线趋势。

    数据管理

    此功能允许用户对电池的已测控数据进行管理,包括数据的上传以及曲线回放。

    系统升级

    此功能允许用户对设备进行在线的软件升级更新。

    1.3特点

    l        使用最新的在线可编程CPU,用户可使用微机更新仪表软件,不断提升仪表性能。

    l        模块化结构,设计合理,运行可靠。

    l        测量全面,并精确显示电池充(放)电及活化的运行结果和变化曲线。

    l        功能强大,可对电池单独进行充(放)电和连续多次(不大于9次)循环充放电。

    l        中文菜单操作,简单易学易用。

    l        与计算机通过U盘做中介,可将测量数据存入计算机,并由计算机进行管理。

    l        仪表配备的PC数据管理软件可对电池充(放)电及活化的长期运行状态进行分析、并可生成相应的数据报表。

    1.4工作原理

    该仪器的工作原理是通过操作键盘对单片机进行操作,同时通过液晶显示器显示操作菜单和测试控制结果。

    该仪器采用了10位高速A/D、D/A,使得测量与控制更为迅速、精确,更好地满足充放电时实时测控的需要。

    该仪器使用128K的NVRAM作为存贮器,能够有效地存贮数据。用户可为电池单独充电、单独放电和电池活化各保存一组曲线数据,大大提高了用户的使用效率。

    该仪器带有USB通讯接口,用户可以通过U盘与计算机进行通讯。把数据传给PC机,可以对电池质量进行长期的监测,通过对电池工作状态数据的分析可以找出影响电池质量的各类问题。

    1.5技术指标


    电气特性

    测试范围

    分辨率

    精度

    充电电流

    0100A(2V)030A(6V/12V)

    0.1A

    1%

    放电电流

    0100A(2V)030A(6V/12V)

    0.1A

    1%

    充电总电压

    1.72.4V(2V)5.47.2V(6V)

    10.814.5V(12V)

    0.01V(2V)

    0.1V(6V/12V)

    0.5%

    放电总电压

    1.72.4V(2V)5.47.2V(6V)

    10.814.5V(12V)

    0.01V(2V)

    0.1V(6V/12V)

    0.5%

    供电电源

    AC 220V±10%

    显示方式

    中英文LCD

    使用环境

    550 5%90%RH 室内

    体积

    401(mm)*176.4(mm)*273(mm)

    重量

    15Kg

    通讯接口

    USB

















    1.6主要部件

    1.6.1主机

    主机附带电流夹具两个(红、黑各一个),电压检测线一条。将电压检测线的三芯端子与主机背面板上的电压检测端相连。红色电流夹具的接线端与背面板上的红色接线座相连,黑色电流夹具的接线端与背面板上的黑色接线座相连。注意:严禁接反!
