DS3982 智能放电监测仪

所属类别:直流系统与蓄电池测试仪器

产品规格:
智能放电监测仪

智能放电监测仪

  • 1.1 概述

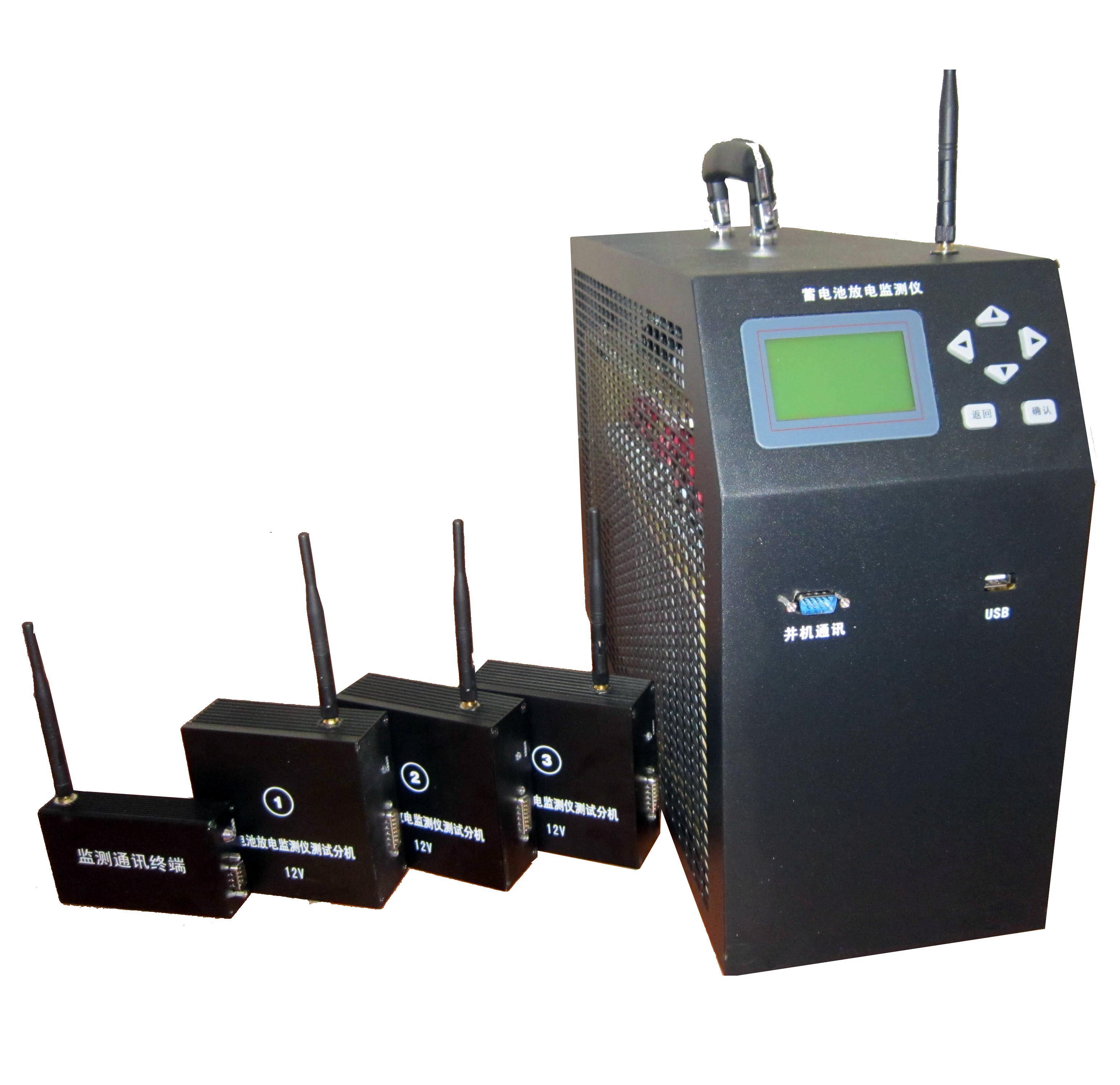

    DS3982智能放电监测仪是专门针对蓄电池组进行核对性放电实验、容量测试、电池组日常维护、工程验收以及其它直流电源带载能力的测试而设计。采用最新的无线通讯技术,通过PC机监控软件可对蓄电池放电过程进行实时监测,监控每节电池的放电过程。

    DS3982智能放电监测仪功耗部分采用新型PTC陶瓷电阻作为放电负载,完全避免了红热现象,安全可靠无污染。整机由微处理器控制,液晶显示、中文菜单。外观设计新颖,体积小、重量轻、移动方便。各种放电参数设定完成后,自动完成整个恒流放电过程。完全实现智能化。使整个放电过程更安全。

    DS3982智能放电监测仪系列便携、智能化的专业设计使放电测试工作变得简捷、轻松,大大降低了专业维护人员的劳动强度,也提高了放电测试的科学性和智能化。

    1.2 功能特点

    l         采用PTC陶瓷电阻,避免了红热现象,使整个放电过程更安全。

    l         具有无线通讯功能,无线采集盒与放电主机及上位机监控PC机三者之间通过无线方式进行通讯。简化接线,灵活方便。

    l         无线采集盒可对每节电池进行监测,实现对电池组放电过程的完整监控。

    l         设备安装、调试、维护简便,各采集模块前后采用隔离技术,安全性、可靠性程度高

    l         配备的PC机监测系统,可实时监测整个放电过程,并把监测到的总电压、放电电流和各单体电池电压等数据进行分析、并可生成相应的数据报表。直观反应蓄电池组性能的曲线,图形、报表等,并可打印、查询。

    l         有USB接口,可将放电过程的数据存入U盘,并导入PC机。PC数据管理软件可对电池放电的过程进行分析、并可生成相应的数据报表。使数据的转存更加方便。

    l         采用智能单片机ARM控制、液晶中英文显示。菜单操作简单明了。

    l         自动保护功能,设定放电时长到、放电容量到;蓄电池组电压低于设定的最低保护电压;负载连线出现异常等,自动停止放电并报警,同时自动记录停机方式。

    l         可设定测试/放电终止条件,包括单体电池电压、电池组终止电压、放电电流、放电时间。

    l         可通过短时放电(10分钟)来预估蓄电池组容量。

    l         可记录测试/放电过程每节电池放电情况,主要是电池组总容量、总电压、总电流以及电压最低的单体电池的电压变化情况。

    技术指标



    通讯用48V蓄电池组系列

    电力用220V蓄电池组系列

    电池组电压

    DC48V

    DC220V

    工作电源

    AC220VDC48V

    AC220VDC220V

    放电电流

    0300A连续可调

    0-100A连续可调

    放电电流精度

    1%

    1%

    放电电流分辨率

    0.1A0.5%

    0.1A0.5%

    放电终止电压

    1060V可调

    176-264V可调

    电压测试精度

    0.5%

    0.5%

    采样间隔

    5s1min

    5s1min

    工作环境

    湿度:5%90%  温度:0+40

    散热方式

    强制风冷

    主机外形尺寸

    530 X 400 X 220 (mm) 492 X 352 X 176(mm) 400 X 272 X 176mm

    主机重量

    21kg    16 kg    11 kg

    型号说明

    A-简易型, B-无线通讯, C-RS485通讯, D-载波通讯

    序号

    品名

    数量

    备注

    1

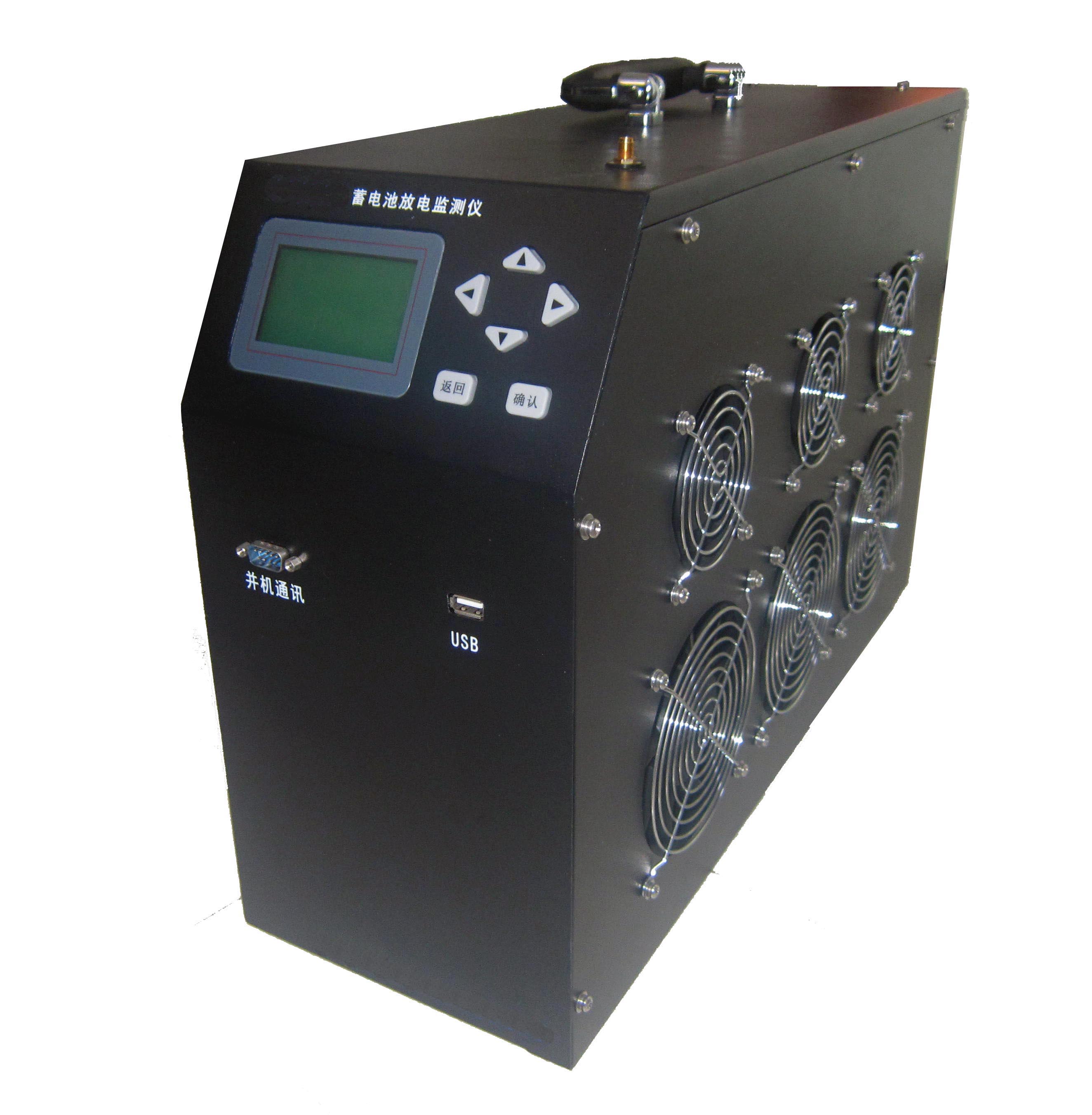

    智能放电监测仪主机

    1



    2

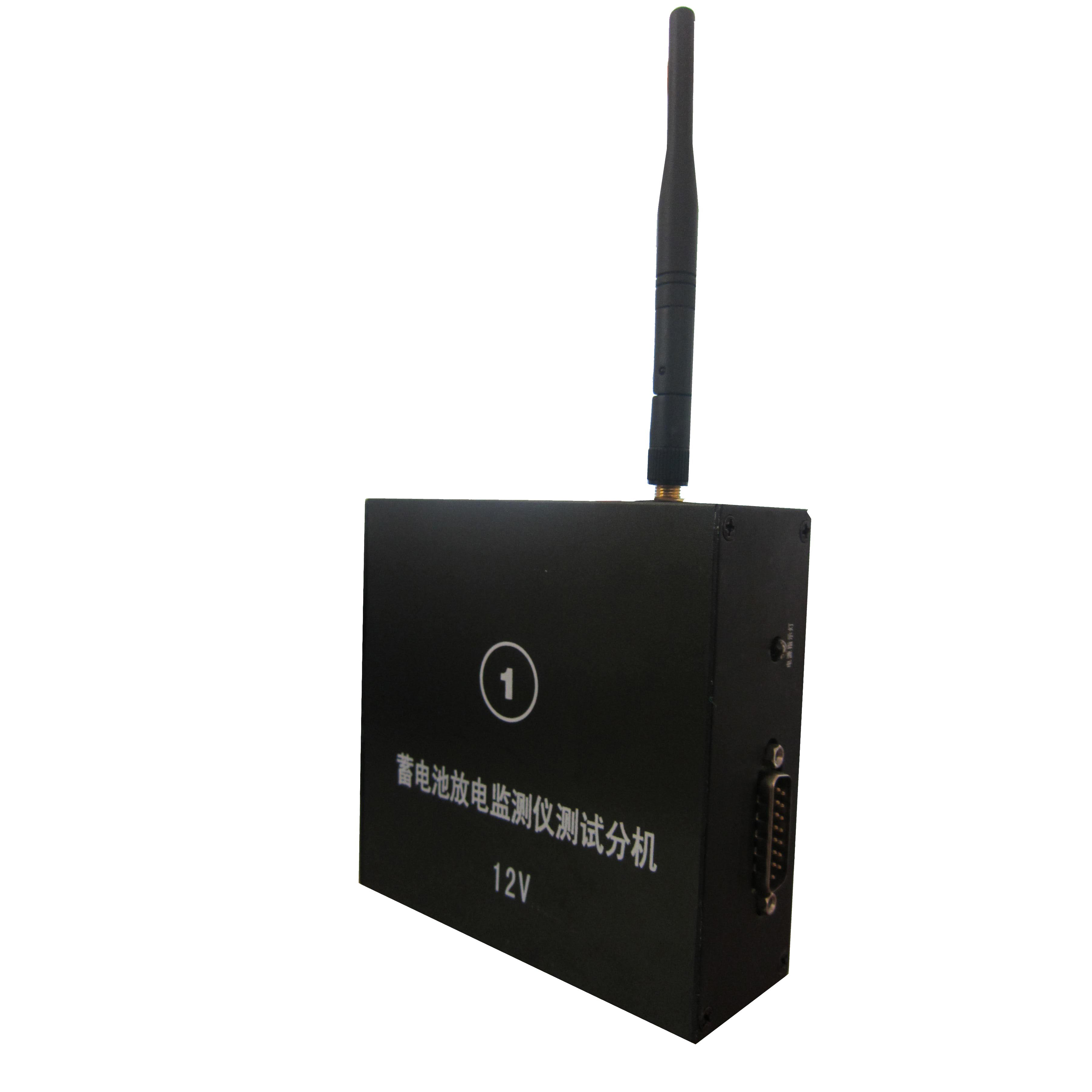

    数据采集盒(兼容2V6V12V电池)

    --

    不同电压等级,数量不等。

    3

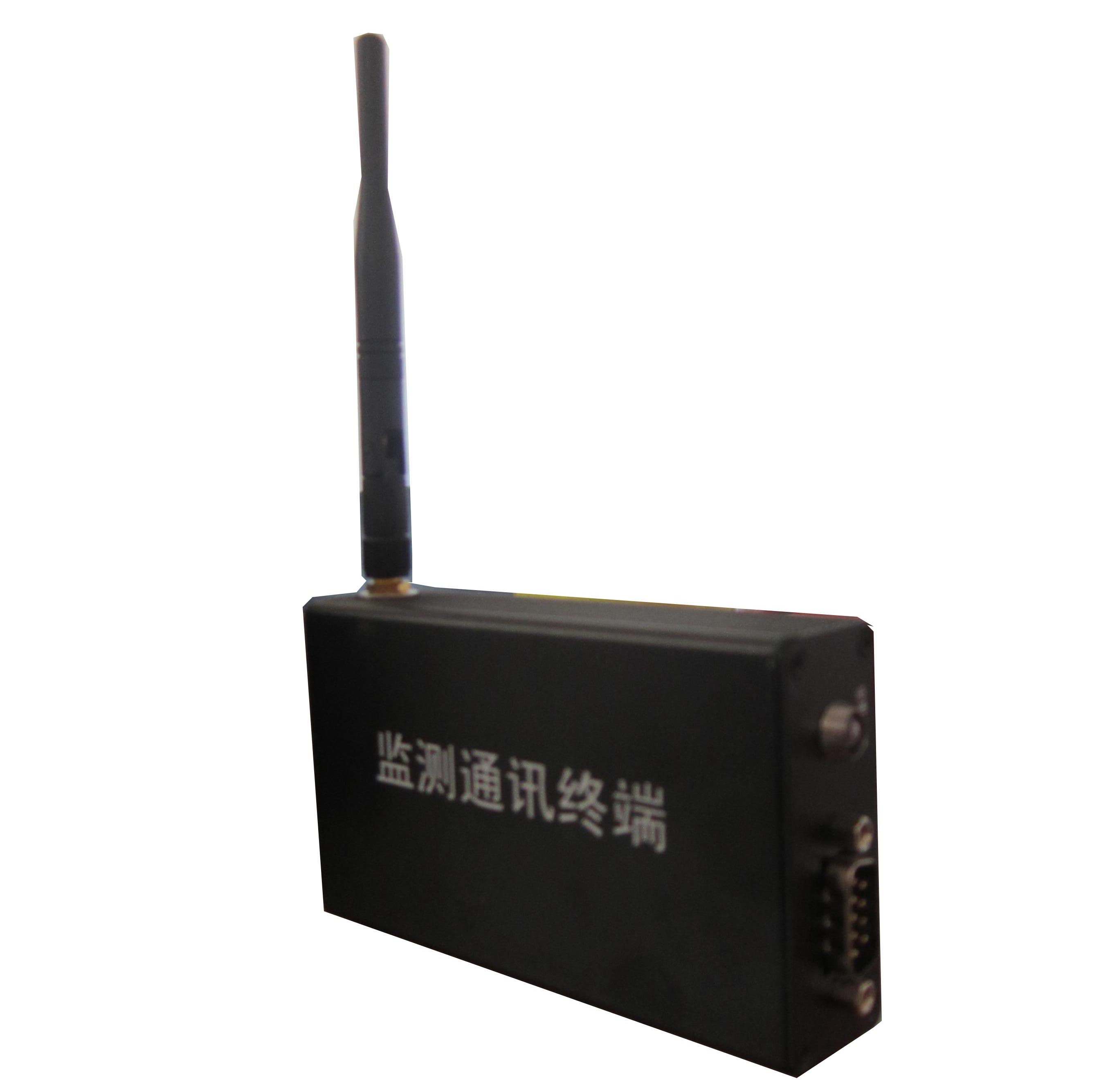

    监测通讯终端

    1



    4

    监测通讯终端专用电源

    1



    5

    U

    1



    6

    放电电缆

    2

    红、黑各一条

    7

    电压监测线

    1



    8

    电流传感器(选配件)

    1

    不同电流等级,量程不同。

    9

    数据采集线(2V6V/12V两种)

    --

    不同电压等级,数量不等。

    10

    主机天线

    1



    11

    AC220V电源线

    1



    12

    说明书

    1



    13

    PC机软件光盘

    1



    14

    铝合金包装箱

    1



    15

    USB-RS232转接线

    1



    16

    USB-RS232转接线驱动光盘

    1
