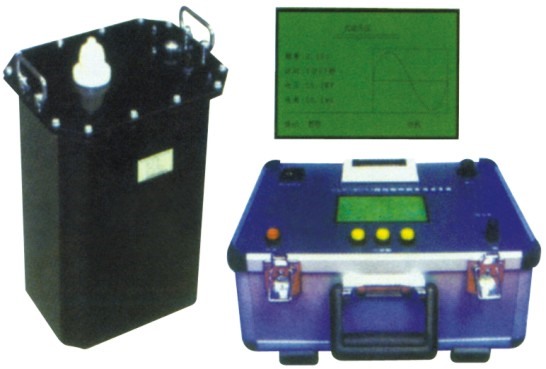

产品简介
本产品接合了现代数字变频先进技术，采用微机控制，升压、降压、测量、保护完全自动化。由于全电子化，所以体积小重量轻、大屏幕液晶显示，清晰直观、且能显示输出波形、打印试验报告。设计指标完全符合《电力设备专用测试仪器通用技术条件，第4部分：超低频高压发生器通用技术条件》电力行业标准，使用十分方便。现在国内外均采用机械式的办法进行调制和解调产生超低频信号，所以存在正弦波波形不标准，测量误差大，高压部分有火花放电，设备笨重，而且正弦波的二，四象限还需要大功率高压电阻进行放电整形，所以设备的整体功耗较大。本产品均能克服这样一些不足之处，另外，还有如下特点需要特别说明：
1.电流、电压、波形数据均直接从高压侧采样获得，所以数据准确。
2.具有过压保护功能，当输出超过所设定的限压值时，仪器将停机保护，动作时间小于20ms。
3.具有过流保护功能：设计为高低压双重保护，高压侧可按设定值进行精确停机保护；低压侧的电流超过额定电流时将进行停机保护，动作时间都小于20ms。
4.高压输出保护电阻设计在升压体内，所以外面不需另接保护电阻。
5.由于采用了高低压闭环负反馈控制电路，所以输出无容升效应。
三、 超低频系列产品及选用
1． DSCDP-H 系列超低频电缆试验仪
2．DSCDP-H -80kV/0.1Hz，0.05Hz，0.02Hz
3、根据被试对向选择适当规格的产品。
使用时，试品电容量不得超过仪器的额定电容量。试品电容量过小，会影响输出波形。此时可并联0.1 µF的电容器（可由本公司提供）辅助输出。下面是一些设备的电容量，供用户参考。
不同发电机的单相对地电容量 表2
火 电
水 电
发电机容量
（MW）
200
300
600
85
125-150
300
400
单相对地电容（µF）
0.2-0.25
0.18-0.26
0.31-0.34
0.69
1.8-1.9
1.7-2.5
2.0-2.5
交联聚乙烯绝缘单芯电力电缆的电容量(µF/km) 表3
截面积mm2
电容 µF/Km
电压kV
16
25
35
50
70
95
120
150
185
240
270
10
0.15
0.17
0.18
0.19
0.21
0.24
0.26
0.28
0.32
0.38
-
35
-
-
-
0.11
0.12
0.13
0.14
0.15
0.16
0.17
0.19
4、试品电流的估算方法：
计算公式： Ｉ＝2πfCU
四、 技术参数
1.输出额定电压：参见表1
2.输出频率：0.1Hz、0.05Hz、0.02Hz
3.带载能力： 0.1Hz 最大1.1µF
0.05Hz 最大2.2µF
0.02Hz 最大5.5µF
4.测量精度：3%
5.电压正，负峰值误差：≤3％
6.电压波形失真度：≤5％
7.使用条件：户内、户外；温度：-10℃～+40℃；湿度：≤85％RH
8.电源保险管：参见表1
9.市电源：频率50Hz，电压220V±5%。
